4.4.2 Фрейм как совокупность данных.
Инструментальная система баз знаний qWORD (СБЗ qW) состоит из множества фреймов. Фрейм - это совокупность связанных между собой данных (хранящейся в компьютере информации) и процедур (инструкций компьютеру для обработки этой информации). Мы будем описывать структуру фрейма и связанную с ней терминологию сначала рассматривая фрейм как совокупность входящих в него данных, а затем как совокупность входящих в него процедур.
Как совокупность данных фрейм состоит, с одной стороны, из множества экземпляров фрейма и, с другой стороны, из множества используемых во фрейме понятий. Внутренняя семантическая структура фрейма определяется через структуру связей входящих в него понятий. Никаких ограничений на сложность структуры не накладывается. Структура может быть простой таблицей, сложной иерархией или сетью понятий.
По своим структурно-семантическим возможностям qW принципиально качественно мощнее реляционной или иерархической модели обработки данных и не может быть к ним сведен. Однако, в первом приближении, мы можем использовать терминологию реляционных баз данных. Согласно этой терминологии фрейм это отношение или реляционная таблица, экземпляр фрейма - запись или строка таблицы, понятие - атрибут или столбец таблицы.
Фреймы и понятия имеют имена. Имя - любая последовательность символов, не содержащая пробел. Например, понятие функциональная характеристика. Понятия могут быть двух видов:
1.Терминалы (терминальные понятия) предназначены для хранения декларативных знаний, т.е. конкретных значений из данной предметной области (фактов). Например, терминал Наименование МПИ может принимать значения: ММТ, РП1 и т.п. Для каждого экземпляра фрейма существует свой набор значений терминалов.
2.Обобщения (обобщающие понятия) предназначены для хранения процедурных знаний. В предлагаемом qW обобщения, также как и терминалы, имеют некоторые значения, но эти значения получаются при выполнении специальной процедуры - правила вывода.
Значение терминального понятия может быть упорядоченным множеством слов, разделенных пробелами или состоять из одного слова. В операциях поиска слово выступает наименьшей смысловой единицей информации. Например, терминал название организации может иметь значение СП АРМ, состоящее из двух слов.
Фреймы, экземпляры фреймов, понятия и слова кодируются уникальным кодом. Коды фреймов и понятий открыты для Пользователя и в большинстве случаев он непосредственно присваивает фреймам и понятиям те коды, которые считает нужным присвоить. Коды экземпляров фреймов и слов скрыты от Пользователя и обычно порождаются автоматически. Все программные операции в qW совершаются через использование кодов, а не имен.
Код фрейма должен быть числом в интервале от 1 до 999. Код терминального понятия должен представлять из себя строку с первым буквенным символом. Первая буква строки кода определяет тип терминального понятия. Типы терминальных понятий будут рассмотрены позже. Код обобщения должен быть с первым символом @.
С терминалами может быть связано правило проверки. Правило проверки - логическое выражение, определяющее допустимость записи значения терминального понятия в БЗ. С понятиями, терминалами и обобщениями, связывается правило вывода.
Например, обобщению ФИО может быть присвоен код @fio и оно может быть образовано из терминалов фамилия, имя, отчество с кодами ff, ii, оо путем задания простейшего правила вывода: $$G(“ff”)_”,”_$$G(“ii”)_”,”_$$G (“оо”). Это правило определяет ФИО для каждого экземпляра фрейма как строку, состоящую из значений соответствующих терминалов, разделенных запятой. В правиле вывода могут употребляться как встроенные в qW функции (в данном случае $$G - взять значение терминала), так и любые процедуры пользователя, оформленные как внешние функции
М-языка.Обобщение не обязательно должно быть образовано из терминалов. Например, обобщение время в правиле вывода может содержать вызов функции получения времени суток от системных часов.
При употреблении обобщения в качестве объекта поиска или в качестве содержимого полей бланков или таблиц, система автоматически будет порождать значение в соответствии с указанным правилом вывода.
Как уже говорилось, СБЗ - это множество фреймов, состоящих из множества экземпляров фреймов (множество записей). Уникальность конкретного экземпляра фрейма в пределах одного фрейма обеспечивается заданием списка ключевых терминальных понятий. Список определяет набор значений терминалов, однозначно идентифицирующих данный экземпляр фрейма. Например, если список состоит из терминалов фамилия, имя, отчество, то система позволит ввести в базу только одного Иванова Ивана Ивановича. Список ключевых терминалов может изменяться пользователем в процессе функционирования системы.
База знаний может состоять из нескольких фреймов, связанных через одинаковые значения общих терминалов. Общими считаются терминалы, имеющие один и тот же код в различных фреймах. Через общие понятия возможна операция отображения - переход от экземпляра одного фрейма к экземпляру (или множеству экземпляров) другого фрейма.
Структура БЗ может изменяться по желанию пользователя в процессе функционирования системы.
Ниже не рассматриваются самые общие варианты дуализма Словарь данных - объект данных, а описание ведется так, как будто имеются эти две структуры, и описывается конкретный способ связи между ними - код экземпляра фрейма. Связь эта устроена очень просто - каждое хранимое в словаре значение имеет ссылку на требуемый код экземпляра объекта данный (фрейм). Этот способ является в некотором смысле базовым для внутренней организации объектов. В частности, для тех структур данных, которые не требуется хранить в словарях, применяется именно он.
Для хранения данных используется обобщенное дерево, чрезвычайно удобное для реализации объектного подхода. Говоря объект - имеем в виду дерево, и наоборот. Для хранения значений атрибутов объектов в qWORD5 может использоваться дерево.
Таким образом, в простейшем случае имеется двухуровневая структура данных (хранимых в БД!):
Таким образом, вся БД состоит из экземпляров фреймов, каждый из которых имеет свой уникальный ключ (код ЭФ) и характеризуется набором конкретных значений
понятий (реквизитов записи). В каком-то смысле эта структура может быть представлена двухуровневым деревом: Для доступа к данным используются дополнительные структуры - словари значений понятий. Некоторые понятия (атрибуты) не обязательно попадают в словарь. Типов понятий несколько (это детали реализации!).Основные структуры данных

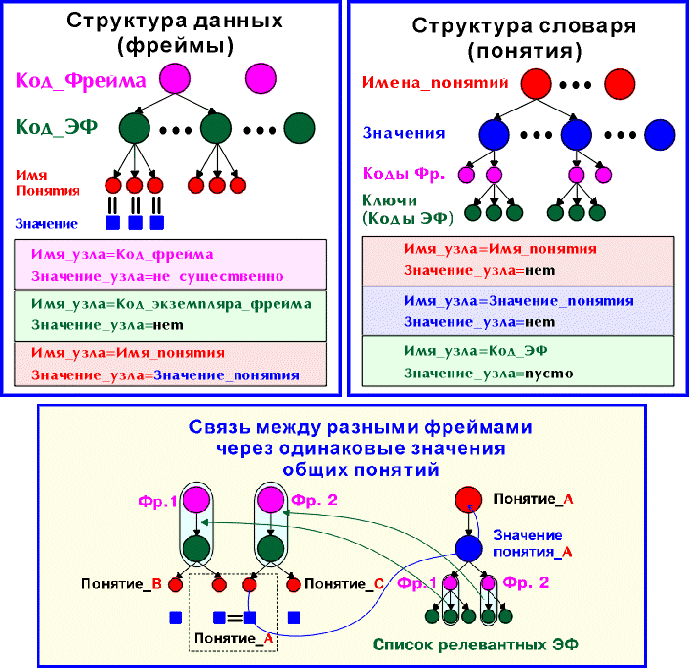

Рис.4.1
Первая структура данных (фреймы-понятия) (рис.4.1), вообще говоря, абсолютно не упорядочена, поскольку ключ, кроме уникальной идентификации записи (ЭФ) не несет никакой нагрузки. Вторая структура (словарь данных) предназначена, прежде всего, для убыстрения поисков, поскольку по конкретному значению конкретного понятия сразу доступен список релевантных ключей - кодов ЭФ, в которые входит именно это значение. Это обстоятельство очень важно для М-реализаций, внутренняя БД которых представляет собой упорядоченное иерархическое дерево, узлы которого упорядочиваются автоматически на системном уровне, так как зная значение имени текущего узла, всегда можно определить имя следующего/предыдущего. Это позволяет автоматически получать списки релевантных ключей ЭФ, упорядоченных по одному значению.
Совершенно очевидно, что путем введения дополнительных понятий (фактически индексов), эта техника позволяет получать иерархически упорядоченные списки релевантных ЭФ. Например, пусть имеется фрейм с названием документ, в который изначально входят три понятия:
Тип МПИ, Наименование МПИ, ТУ.
Очевидно, что в этом случае мы можем упорядочить списки релевантных (например, с целью дальнейшей обработки - создания таблицы, упорядоченной по “типу МПИ”) по любому из этих понятий, однако значения оставшихся понятий в этом списке релевантных необязательно будут упорядочены в нужной последовательности. Однако, стоит нам ввести дополнительное понятие, например, Тип_МПИ.Наименование_МПИ, значение которого есть конкатенация значений входящих в него понятий через какой-либо разделитель, и построить соответствующую ветку в словаре для этого понятия, как мы автоматически получим список релевантных, упорядоченный сначала по понятию “Тип МПИ”, а затем по понятию
“Наименование МПИ”. Такая техника построения дополнительных понятий для убыстрения поиска может быть легко автоматизирована, если ведется статистика запросов, или же разработчик имеет отчетливое представление, в какой последовательности пользователь ведет поиск требуемых ему экземпляров записей, и заранее предусматривает нужные понятия.Некоторым недостатком такого подхода является использование ключа (кода ЭФ) только для обеспечения уникальности идентификации ЭФ (записей). На самом деле, если придать ключу дополнительную структуру, сделав его значимым, можно получить гораздо больше возможностей. Например, сделав код ЭФ зависимым от какого-то понятия таким образом, что упорядоченности значений понятий соответствует упорядоченность кодов ЭФ, мы получим возможность иерархического упорядочивания списка релевантных одновременно по двум понятиям, не вводя дополнительных структурированных понятий. Это одна из возможностей. Вторая возможность существенно богаче, и основывается на идее структурного ключа, когда он разбивается на отдельные значимые фрагменты. Это позволяет отразить реальную иерархичность, присущую большинству информационных структур. Общая идея достаточно тривиальна. Упорядоченной иерархии однозначно соответствует обобщённое дерево, которое можно представить как массив с произвольными индексами:
Дерево=Корень (Имя узла
1, Имя Узла2, … ,Имя Узлаn),где значимыми являются как имена узлов, так и их значения (отметим, что некоторые узлы могут не иметь значений). Тогда уникальный ключ, характеризующий запись (т.е. некоторую совокупность подузлов данного узла) может быть сконструирован из имени их общего отца, равно как ключ, однозначно характеризующий конкретное понятие в данной конкретной записи - из полного имени этого узла. Каким образом - в каждой конкретной ситуации может быть решено тем или иным способом, наиболее удобным для практической реализации. В принципе, даже информация о уровне (т.е. глубине дерева) может быть весьма значимой. Максимально возможный вариант порождения ключа - если узлы дерева каким-то образом упорядочены, то точно таким же образом упорядочен и порожденный структурированный ключ.
Посмотрим, что это может дать. Во-первых, значения самих понятий легко могут быть сделаны структурированными в виде некоторой иерархии. Во-вторых, в качестве имени узла может выступать уже не имя соответствующего понятия, а его значение (или какая-либо функция от него).

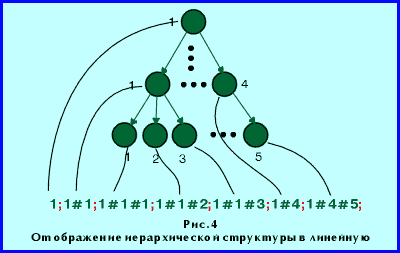

Рис.4.2
Например, на рис. 4.2 представлен простейший вариант отображения иерархической структуры в линейную совокупность ключей. Заметим, что в данном варианте, кроме однозначности отображения, сохраняется и упорядоченность, что, в принципе, не обязательно. Информация о глубине уровня иерархии заложена в количестве разделителей, содержащихся в ключе, информация о имени узла на этом уровне - в содержании соответствующего поля ключа. Уже этого оказывается вполне достаточно, чтобы строить эффективные структуры данных. Рассмотрим, например, простейшую ситуацию, встречающуюся в реальной жизни, когда в структуре документов, подлежащих хранению в БД, с одной стороны, имеется явная иерархия понятий, но с другой стороны, поиски должны идти по разным уровням этой иерархии. Например, документ как таковой имеет шапку со своим набором реквизитов, строки - с другим набором реквизитов, и каждая строка может иметь подстроки с третьим набором реквизитов.
Для конкретности, пусть с шапкой документа связаны понятия (реквизиты):
Уровень 1: Дата_документа, Грузоотправитель, Грузополучатель, Номер документа, документострока
Документ состоит из документострок, со следующими реквизитами:
Уровень 2: Номер строки, Товарная группа, Стоимость, подстрока
Подстрока имеет следующие реквизиты:
Уровень 3: Наименование товара, Цена, Количество
Определяем правило порождения кода экземпляра фрейма, исходя из имеющейся в документе иерархии уровней: Код_ЭФ=Код1#Код2#Код3 , где Кодi - некоторый ключ, однозначно идентифицирующий данный уровень (например, просто следующий номер по порядку, или нечто более сложное). В принципе, возможны два варианта структуры ключа, однозначно указывающих на требуемый уровень - "статический", когда в качестве кодов подуровней полного ключа указываются какие-то определенные значения, никогда не используемые для кода реально существующего уровня, и "динамический", когда подуровни вообще никак не отражаются в ключе. В первом случае, код ЭФ для второго уровня может выглядеть как Код_ЭФ=Код1#Код2#zero, во втором случае как Код_ЭФ=Код1#Код2. В первом случае любой ключ сразу несет в себе информацию о глубине иерархии, во втором случае - нет. Получающаяся структура приведена на рис. 4.3.

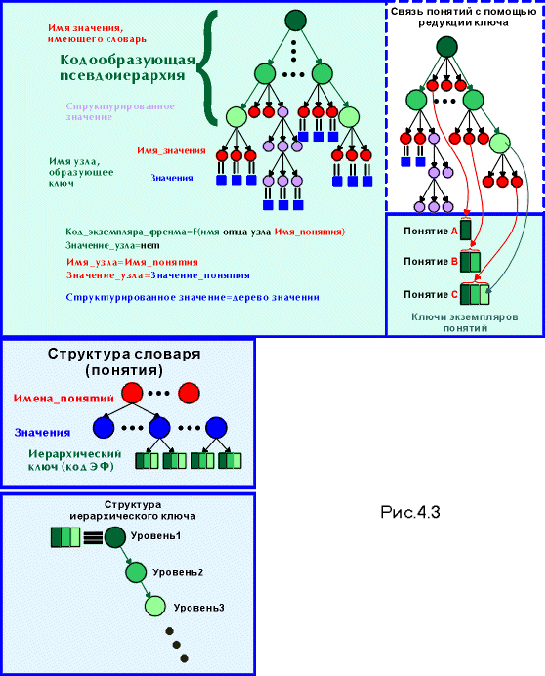

Формальное отличие этой структуры от полного дерева заключается в том, что если у узла есть значение (красные узлы), то у него нет потомков, и значения именно этих узлов могут попасть в словарь. Естественно, имеется возможность хранить и данные типа дерево (фиолетовые узлы). Правда, пока способ ведения словаря для значений такого типа находится в стадии экспериментов. Если же у узла есть потомки (зеленые узлы), то:
С формальной точки зрения можно считать, что выделяется понятие некоторого особенного типа, назовем его "код узла", значение которого используется в качестве имени узла.
Необходимо отметить, что способ, как реально хранятся данные - то ли в виде реального М-дерева, как изображено на рис.3, то ли в виде двухуровневого дерева, как изображено на рис.1, не столь принципиален. Важно лишь то, что экземпляр любого понятия в совокупности данных имеет уникальный ключ - либо строку, либо полное имя узла М-дерева. Естественно, могут использоваться обе возможности.
Во-первых, она позволяет резко сократить объем словаря, так как мощность множества ключей понятий, находящиеся на верхнем уровне иерархии существенно меньше.
Во-вторых, используя метод редукции ключа, мы легко получаем доступ к любому предку. Например, если понятие Номер_Договора описано на первом уровне иерархии, а понятие Код_Товара - на третьем, усекая (редуцируя) ключ экземпляра понятия Код_Товара, мы сразу получаем ссылку на значение понятия Номер_Договора, по которому этот товар поставлялся.
В третьих, наличие такой иерархии позволяет заранее структурировать данные, упорядочивая их в той или иной последовательности (путем выбора функции порождения кодообразующего понятия на соответствующем уровне иерархии), так что совокупность ссылок на экземпляры соответствующих фреймов оказывается внутренне упорядоченной и "расслоенной" на релевантные экземпляры.
В четвертых, иерархия позволяет удобным и естественным образом реализовать наследование свойств, и их индивидуализацию для тех или иных объектов, что в свою очередь позволяет разработать универсальные методы доступа к данным и свойствам.
В пятых, естественным образом реализуются связи "многие-ко-многим" через общие имена и значения понятий в разных поддеревьях.
В шестых, совершенно автоматически получается возможность дальнейшей детализации свойств информационного объекта. Поясним последнее на примере. Пусть, например, из какой-то другой базы данных поступает некоторый документ со множеством своих атрибутов, из которых для начала требуются лишь немногие - например, дата договора и его наименование. Тогда мы можем поместить его в базу данных следующим образом - заводим три понятия "Дата", "Наименование", "Текст_Договора", причем первые два попадают в словарь, а третье - структурированное значение. Таким образом, на данный конкретный документ у нас появляются ссылки через словари значений понятия "Дата" и "Наименование", через которые мы можем получить и доступ к тексту договора в целом. В дальнейшем, когда нам потребуется извлечь из этого документа другие атрибуты, мы сможем сделать это просто создавая новые понятия для этого объекта, придавая им требуемые значения. Более того, мы можем
полностью переструктурировать имеющуюся информацию на основе имеющейся, создав другую иерархию понятий, связанную с имеющимся именем общего "отца"-первоначально созданного ключа, никак не мешая эксплуатации имеющегося приложения!| Site of Information
