8.8 Зоны расположения средств отображения информации и органов управления.

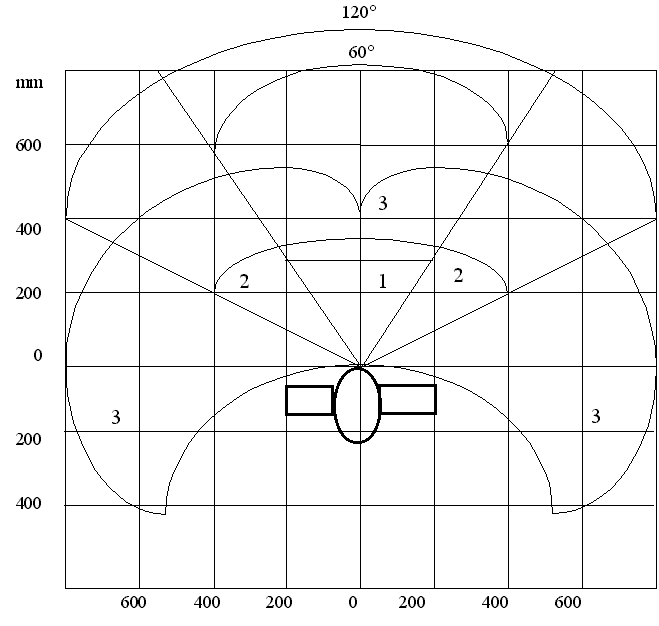

На рис.8.1 в зоне 1 должны располагаться очень часто используемые и наиболее важные органы управления (это оптимальная зона моторного поля). Это клавиатура и письменные принадлежности, используемые в работе.
В зоне 2 размещаются часто используемые органы управления, такие как манипулятор типа “мышь”.
В третьей зоне размещаются редко используемые органы управления и контроля.
Системный блок должен находиться за пределами третьей зоны.
Экран видеомонитора должен находиться от глаз пользователя на оптимальном расстоянии 600-700мм., но не ближе 500мм. с учетом размеров алфавитно-цифровых знаков и символов.

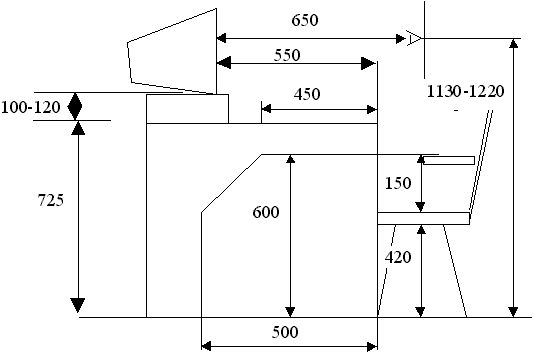

На рис.8.2 изображено рабочее место с оптимальными размерами.
Рис.8.2
Все рекомендуемые размеры рабочего места приведены для оператора (мужчина или женщина),средний рост которого 170см.
