6. Разработка подсистемы создания текстовых конструкторских документов
При разработке на РЭА конструкторских документов, где в узлах, устройствах, системах используется 10000 и более радио изделий, деталей, сборочных единиц, составление спецификаций, ведомостей покупных изделий, ссылочных и других документов весьма трудоёмко. Вместе с тем их составление, требующее
большого внимания, - нетворческая работа и может быть автоматизирована.К программному обеспечению, осуществляющему автоматизацию формирования ТКД, предъявляются следующие требования:

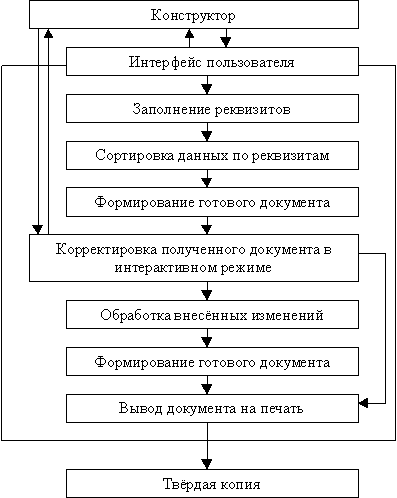

Структура программного обеспечения автоматизированного получения текстовых КД приведена на рис.6.1.
Рис.6.1
Ввод данных должен осуществляться в наиболее удобном для пользователя виде, т.е. с минимальной подготовкой и действиями с его стороны, а также максимальной скоростью ввода и низкой стоимостью обработки данных с помощью ЭВМ.
Рабочие места конструкторской подготовки производства.
Предлагаемое программное обеспечение рабочего места конструкторской подготовки производства в составе комплекса информационного обеспечения научно-производственной деятельности предприятия обеспечивает автоматизацию работ конструктора, связанных с присвоением номеров изделиям и документам по классификатору ЕСКД, разработкой спецификаций, перечней элементов, схемы деления изделия.
Для функционирования системы конструкторской подготовки производства в составе терминального комплекса рабочих мест необходимо каждому изделию и его конструкторскому документу присваивать обозначение, сформированное до начала разработки конструкторской документации на основе правил, предписываемых при использовании классификатора ЕСКД.
Автоматизация процедуры получения номера по текстовому описанию изделия, т.е. по его конструкторским признакам, позволяет определить классификационные характеристики в процессе диалога на ПК. При этом отпадает необходимость поиска по книгам классификатора ЕСКД, что делает процедуру кодирования значительно менее трудоёмкой и более доступной для пользователя. Выдача номеров в процессе интерактивного диалога практически исключает ошибки и разночтения терминов классификатора ЕСКД, обеспечивает централизованную выдачу обозначений непосредственно на рабочие места всех потенциальных потребителей.
Автоматизированное рабочее место для создания перечня элементов отличается от традиционного способом записи информации (экран дисплея вместо бумаги), автоматизацией контроля записей и их окончательного упорядочения, а также жёстким контролем за правильностью записи информации об использованных элементах.
Спецификация может разрабатываться на экране дисплея без учёта порядка следования строк и разделов и использует информацию из следующих источников:
ЭВМ осуществляет синтаксический и семантических контроль вводимой пользователем информации.
Описанный комплекс программ пригоден для применения в любой организации типа НПО радиоэлектронного и машиностроительного профиля.
6.1 Разработка перечня элементов
6.3 Методика автоматизированной разработки конструкторской текстовой документации.
